调试猫是一款专为电气工程师、自动化工程师及维修人员打造的Modbus调试与串口调试工具，它将手机变为便携高效的串口调试设备。软件支持USB转RS485/RS232以及Modbus TCP协议，覆盖Modbus RTU、ASCII等主流通信模式，提供自动扫描从站、批量配置功能码、寄存器数据采集与转换等强大功能，同时内置丰富的设备模板库，极大简化了变频器、中央空调、PLC等设备的调试流程。调试猫界面简洁直观，支持深色模式，所有数据本地存储，安全且响应迅速，是工业现场调试与维修的得力助手。
1. 首先准备一根TypeC转RS485或RS232的转换线，将调试猫所在的手机与PLC的通讯端口正确连接。

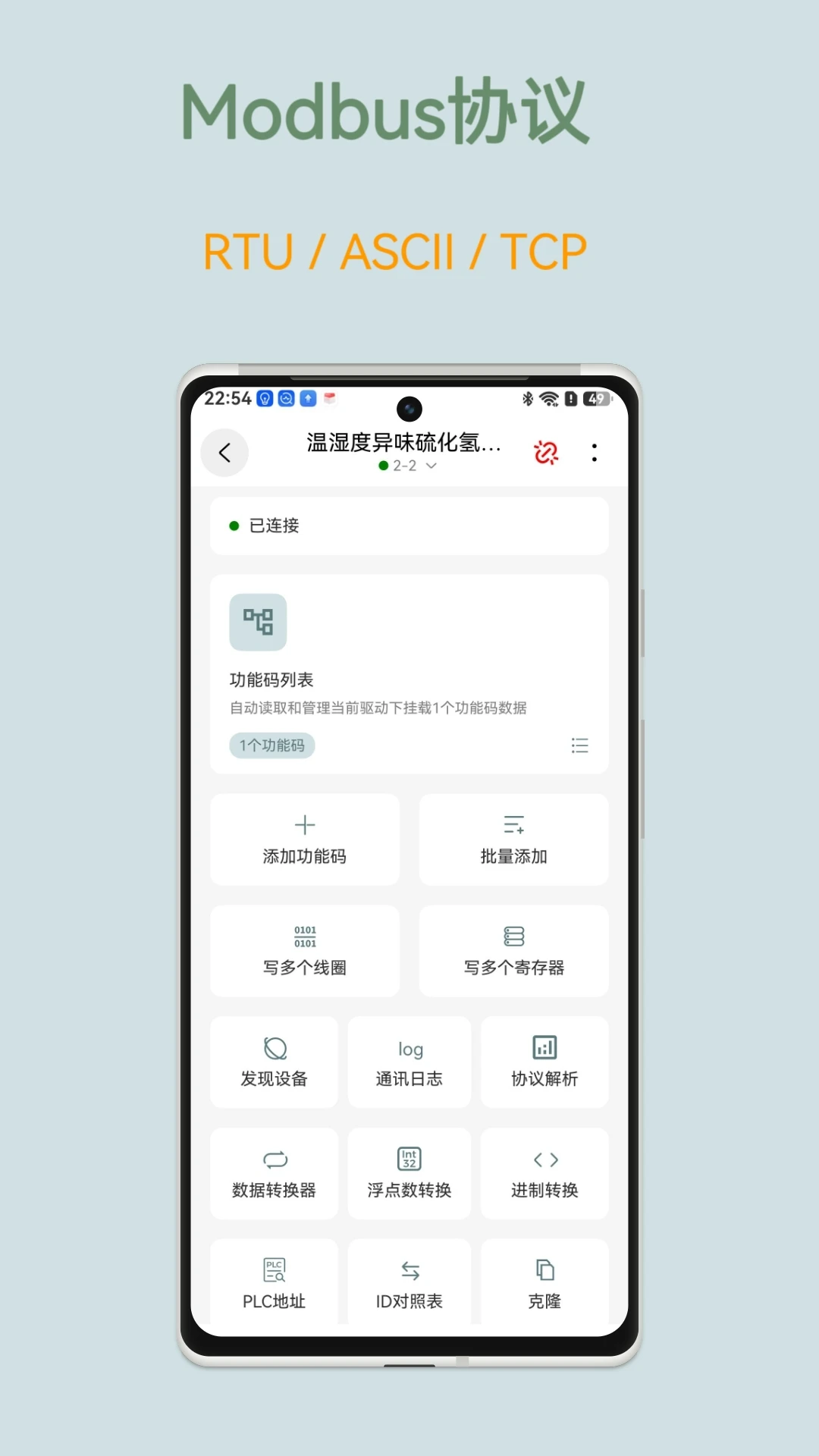

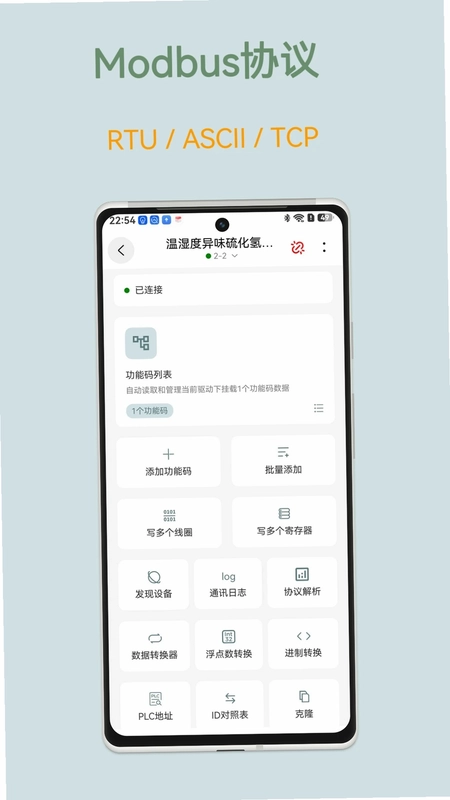

2. 打开调试猫APP，在主界面选择“串口调试”或“Modbus调试”模式，进入对应功能页面。
3. 在串口参数设置中，根据PLC的通讯要求配置波特率、数据位、校验位和停止位，例如常见配置为9600、8、N、1。
4. 若使用Modbus TCP方式，则需在“网络设置”中输入PLC的IP地址和端口号，并选择Modbus TCP协议。
5. 点击“连接”按钮，待状态变为“已连接”后，即可在功能码区域选择要操作的寄存器类型（如保持寄存器），输入起始地址和数量，点击“读取”即可获取PLC数据。
6. 若需写入数据，选择相应的写功能码，填入寄存器地址和值，点击“写入”完成操作，通讯日志会记录所有交互报文。
1. 在Modbus调试主界面，点击“从站扫描”功能按钮，进入扫描设置页面。
2. 设置扫描范围，默认ID从1到247，用户可根据实际总线设备数量调整起始和结束ID。
3. 选择需要扫描的功能码类型（如读取保持寄存器），并可设置超时时间，以平衡扫描速度和准确性。
4. 点击“开始扫描”，调试猫会依次发送请求帧，并监听响应，成功响应的ID会被记录在列表中。
5. 扫描完成后，列表会显示所有活跃从站的ID号，点击任一ID即可快速跳转到该从站的详细调试界面。
6. 用户还可以将扫描结果保存到本地数据库，方便下次直接调用。

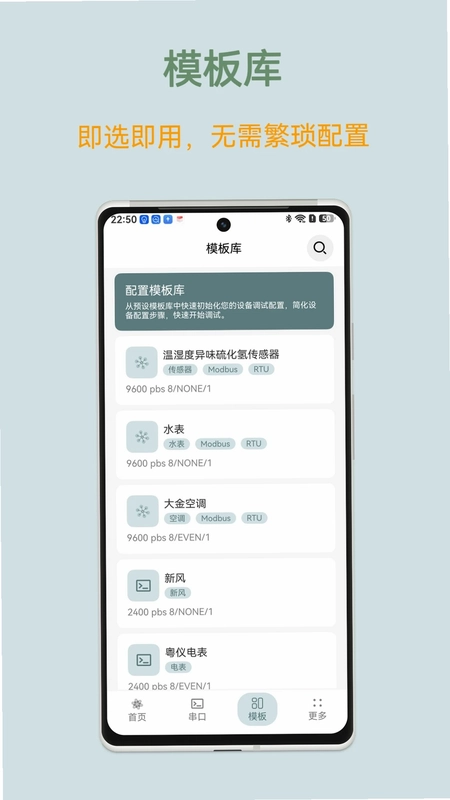

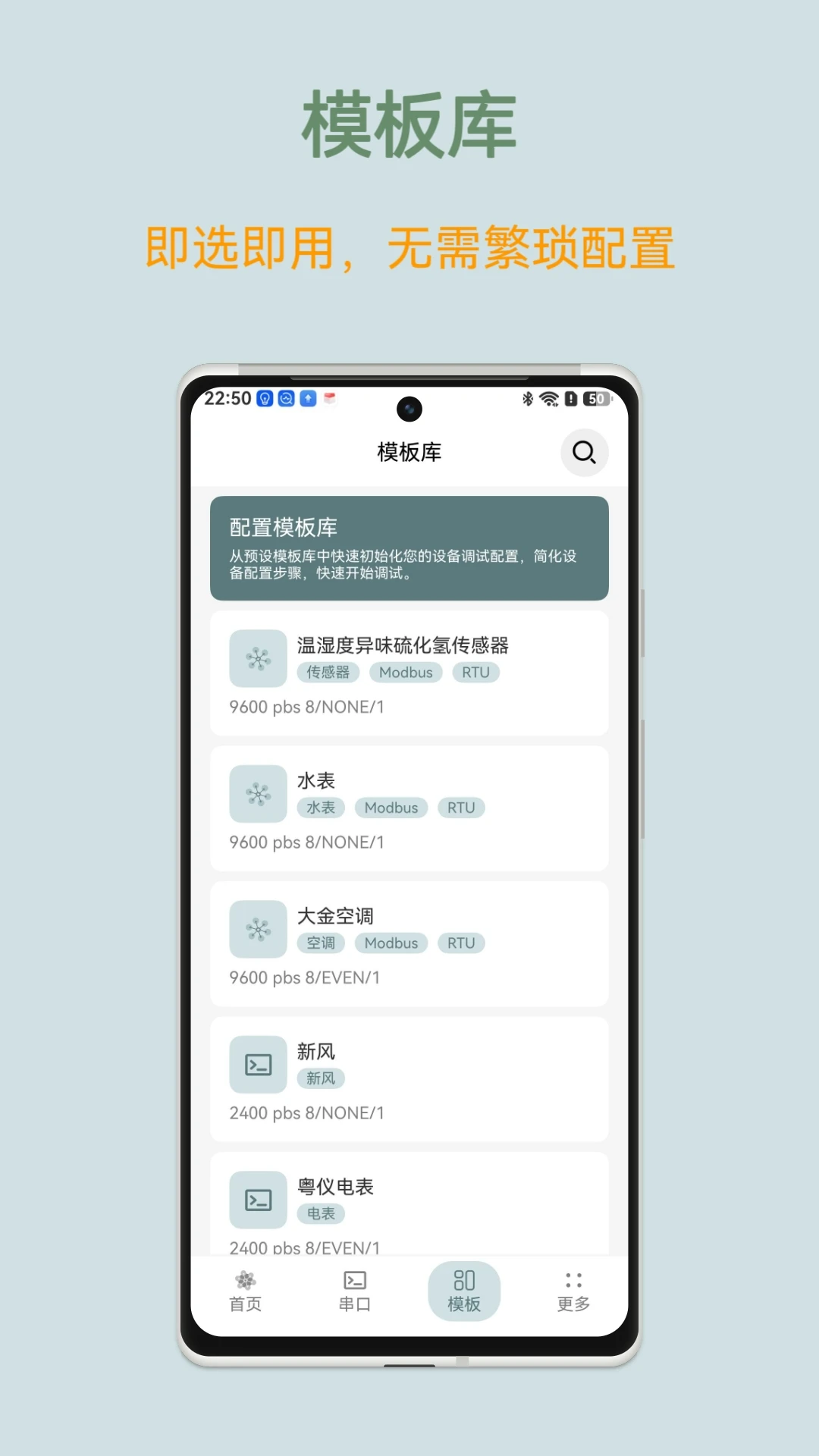

1. 在APP首页点击“模板库”图标，进入设备模板列表页面。
2. 模板库内置了变频器、温控器、电表、PLC等常见行业设备模板，用户可通过顶部搜索框快速筛选。
3. 选择所需的设备模板，点击进入详情页，可查看该模板支持的寄存器地址、数据类型、功能码等预设参数。
4. 点击“使用此模板”，系统会自动将模板中的配置导入到Modbus调试界面，用户无需逐项手动设置。
5. 若模板参数与实际设备有差异，用户可在此基础上修改寄存器地址或数据类型，并保存为自定义模板。
6. 用户也可将自己调试成功的配置保存为模板，点击“保存为模板”并填写名称、设备型号等信息，便于后续复用。

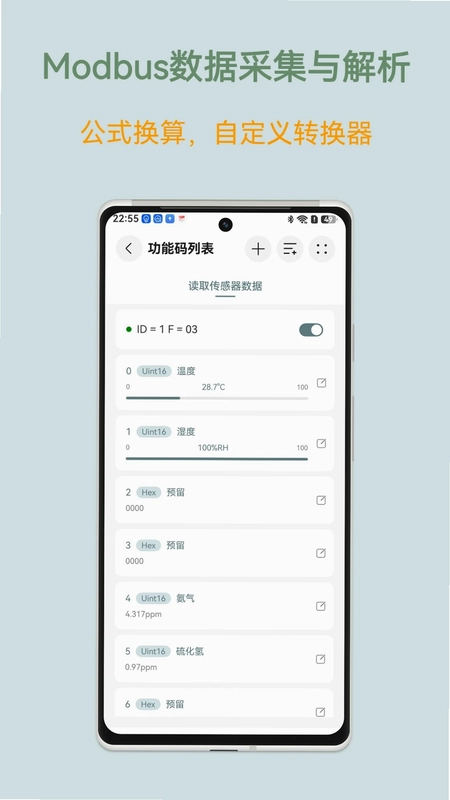

1. 在Modbus调试界面成功读取寄存器数据后，点击数据列表中的某条记录。
2. 弹出数据转换窗口，用户可选择原始数据格式：十六进制、二进制、十进制或浮点型。
3. 若选择浮点型，需指定字节序（ABCD、CDAB、BADC、DCBA）以及大小端模式，调试猫会实时显示转换结果。
4. 对于16位寄存器组合，用户可自定义“位解析器”，将16Bits拆分为多个Bit位，并分别设置布尔量、枚举或数值类型。
5. 还可使用“枚举转换器”，将原始寄存器值映射为可读的枚举文本，例如“0-停止，1-运行”。
6. 转换后的数据可直接用于写入操作，也可复制到剪贴板，便于记录。
1. 调试猫兼容市面上主流的USB转串口芯片，包括CH340和CH341系列，这是国内最常见的低成本方案。
2. 支持CP2102、CP2105、CP2108系列芯片，这些芯片通常集成度较高，稳定性好。
3. 支持FT232R、FT2232H、FT4232H和FT231X系列，FTDI芯片在工业领域应用广泛，兼容性极佳。
4. 支持PL2303系列及其后续版本如PL2303GC、PL2303GB、PL2303GT、PL2303GL、PL2303GE、PL2303GS等，覆盖老款和新款设备。
5. 当手机通过OTG连接转换线时，调试猫会自动识别芯片类型并加载对应驱动，无需额外安装驱动。
6. 若连接不成功，请检查OTG线是否支持数据通讯，并在系统设置中开启OTG功能。

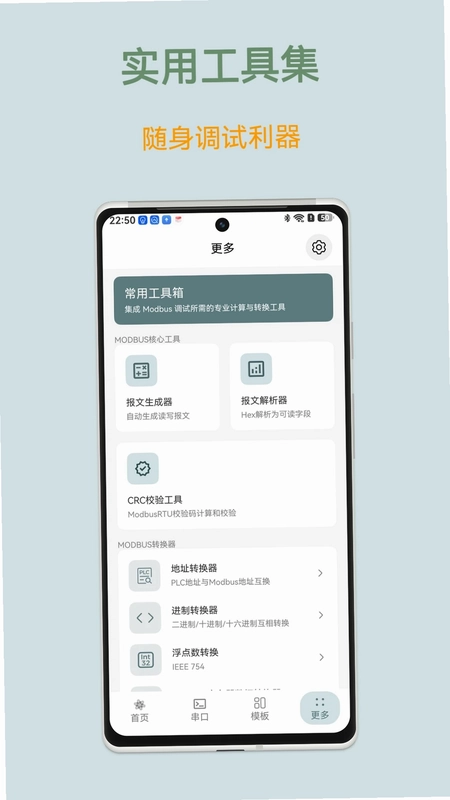

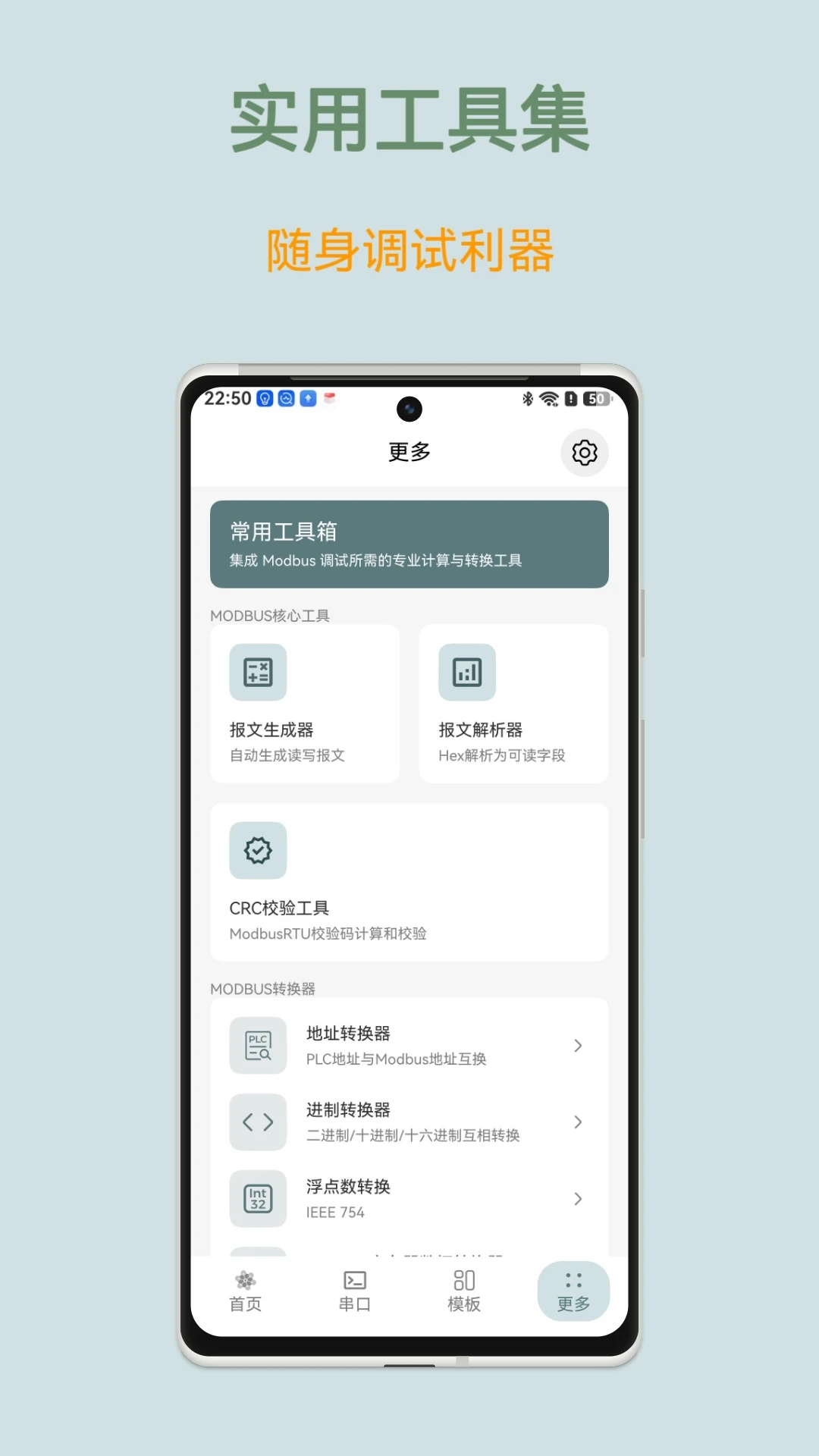

1. 在工具箱页面找到“CRC16校验计算”功能，点击进入。
2. 用户可输入十六进制报文，例如“01 03 00 00 00 01”，点击“计算”按钮。
3. 调试猫会输出CRC16校验码，并支持校验码高低字节顺序的调整，满足不同协议要求。
4. 使用“校验”模式时，将包含CRC的完整报文输入，工具会判断校验是否正确，并提示结果。
5. 计算出的CRC码可一键复制，用于调试助手发送报文。
6. 该工具也支持对ASCII字符串进行CRC计算，方便用于串口私有协议调试。
1. 在工具箱中选择“PLC地址转换”功能，进入转换页面。
2. 选择PLC品牌类型（如西门子、三菱、台达等），不同品牌地址映射规则略有差异。
3. 输入PLC地址，例如“40001”，系统会自动识别其对应的Modbus地址为“0”，并显示寄存器类型为保持寄存器。
4. 也可以反向输入Modbus地址，点击“转换”得到PLC地址。
5. 转换结果支持批量处理，用户可粘贴多个地址，一键生成对应的Modbus地址列表。
6. 该功能对于使用梯形图编程的工程师尤其方便，省去手动换算的麻烦。

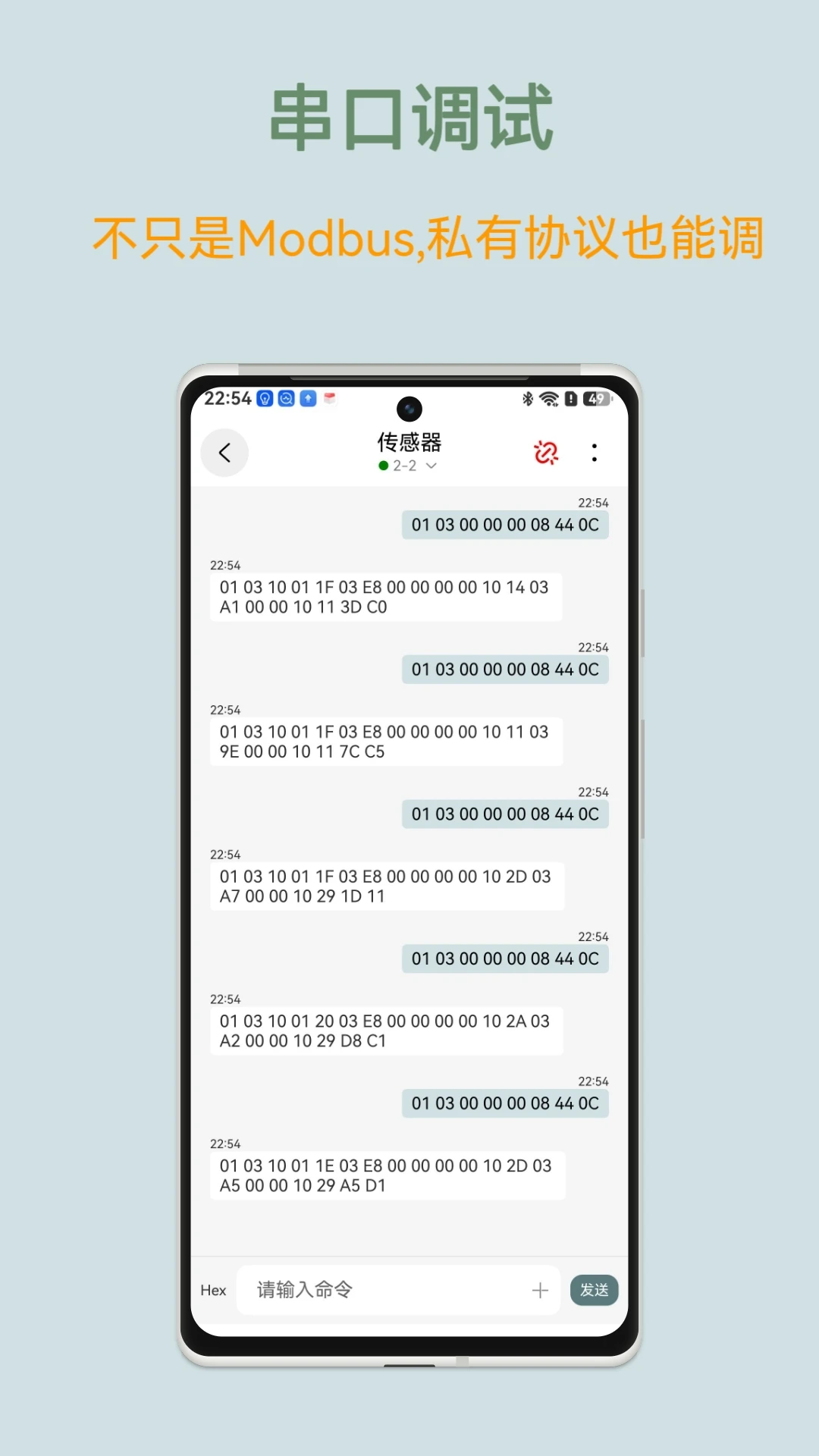

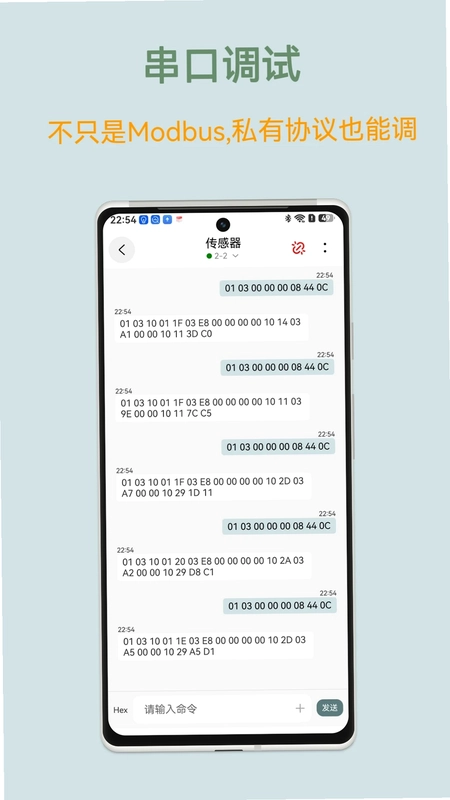

1. 每次串口或Modbus通讯操作后，调试猫会自动在“通讯日志”页面记录所有发送和接收的数据帧。
2. 日志以类似聊天列表的形式展示，每条记录包含时间戳、方向（发送/接收）以及报文内容。
3. 用户点击任意日志条目，可以查看详细的协议解析结果，包括功能码、数据长度和数据值。
4. 长按日志条目可弹出操作菜单，支持复制、删除或导出该条记录。
5. 点击右上角的导出按钮，可将全部日志导出为文本文件，保存到手机存储或通过邮件分享。
6. 调试猫还支持按协议类型（RTU/TCP/ASCII）筛选日志，方便快速定位问题。
